Résumé

Il est basé sur la mesure du temps écoulé entre l’émission et le retour de l’écho. Lors de la commande de mesure, le système met le chronomètre à zéro puis commence l’émission d'une salve ultrasonique. L’onde ultrasonore se propage à la vitesse du son dans l’air environnant, soit 342m/sec. Dès qu’un obstacle est rencontré, l'écho revient vers le transducteur qui stoppe le chronomètre dès la réception du signal. Le résultat sortant du chronomètre est proportionnel à la distance parcourue par l'onde. Il suffit donc de le convertir en mètres pour connaître la mesure, puis de l'afficher.

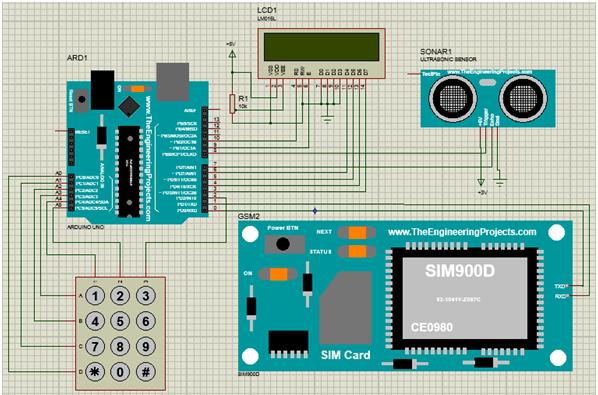

L’arduino envoi le signal vers le module GSM et celui-ci envoi à son tour un message d’alerte à l’administrateur par le biais du réseau mobile.

Description du cahier de charge

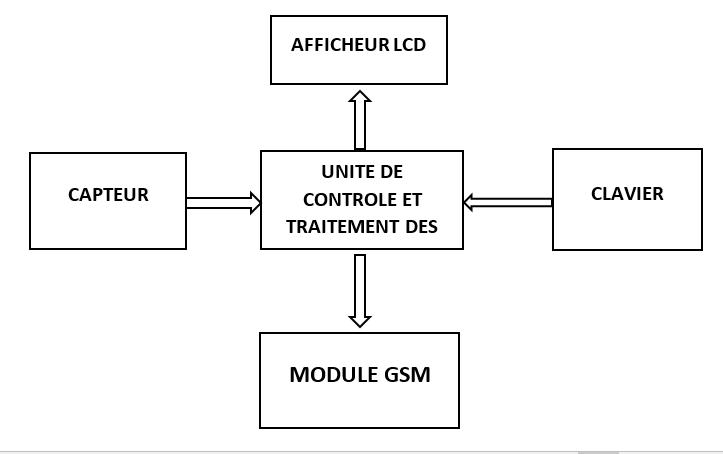

Il s’agit de concevoir un système qui, à partir d’un capteur, prélève l’information relative au niveau du liquide dans son réservoir, la transmet à son unité centrale de traitement qui, à son tour, la rend disponible sur le réseau afin qu’elle soit accessible à distance.

Le capteur émet un signal à une fréquence en ultra-sonique et attend le retour d'un écho provoqué par la réflexion de l'onde émise. La distance est mesurée à partir de la vitesse de propagation de l'onde et du temps qui sépare la génération du signal et la réception de l'écho.
